Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu:: | Hợp kim nhôm | Người mẫu:: | BD100+-300+ |
|---|---|---|---|
| Thương hiệu:: | tập bản đồ | Chế độ làm mát:: | thanh lọc hoặc không thanh lọc |
| Giảm áp suất:: | 0,2 Bar(e) 2,9 Psig | van:: | Van thép không gỉ |
| Làm nổi bật: | Máy sấy không khí suy đồi tháp đôi,Máy sấy không khí suy đồi Hợp kim nhôm,Máy sấy hút ẩm tháp đôi không nhiệt |
||

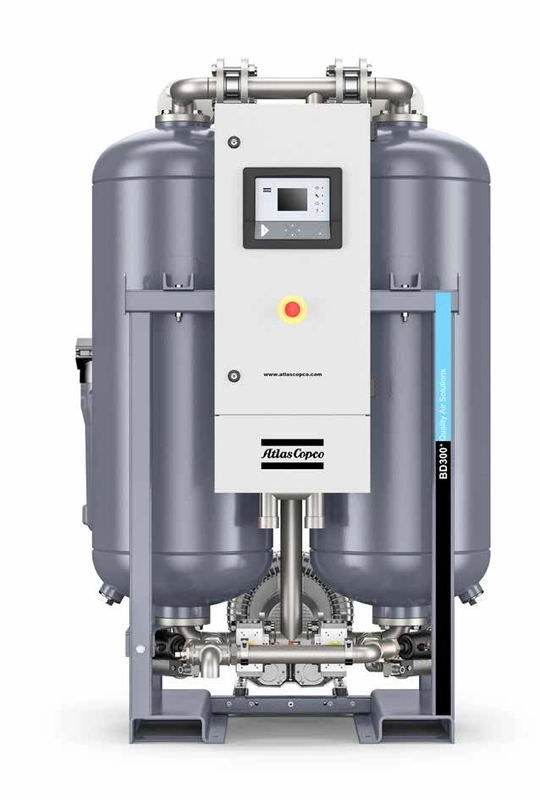

ATLAS COPCO BD 100+-300+ MÁY SẤY KHÍ HẤP DẪN XỬ LÝ KHÔNG KHÍ
Máy sấy khô hút ẩm hoạt động như thế nào?
Máy sấy hút ẩm bao gồm hai tháp chứa đầy chất hút ẩm.Khí nén ướt đi trực tiếp qua chất hấp thụ độ ẩm.Chất hút ẩm có khả năng hấp phụ hữu hạn trước khi nó phải được làm khô.Do đó thiết kế tháp đôi.Trong khi một tháp đang làm khô không khí thì tháp kia đang được tái sinh.
Atlas Copco cung cấp hai loại máy sấy khô hút ẩm, máy sấy thổi dòng BD+ (không) và dòng CD(+) máy sấy khô hút ẩm không tỏa nhiệt.Sự khác biệt nằm ở quá trình tái sinh của chúng.
1. Sấy khô
Dòng khí nén ướt đi lên qua chất làm khô hấp phụ từ dưới lên trên (1).
2. Tái sinh
Máy sấy khô hút ẩm không nhiệt – CD+:
Không khí khô từ lối ra của tháp sấy được giãn nở đến áp suất khí quyển và được đưa qua chất hút ẩm bão hòa, đẩy hơi ẩm đã hấp phụ ra ngoài (2 và 4).
Sau khi giải hấp, van xả được đóng lại và bình được điều áp trở lại.
Máy sấy hút ẩm thổi (không) thanh lọc – BD+:
Quạt gió (5) lấy không khí xung quanh và thổi qua lò sưởi bên ngoài (6).Không khí nóng sau đó được đưa qua chất hút ẩm bão hòa (2), đẩy hơi ẩm bị hấp phụ ra ngoài.
3. Làm mát (BD+)
BD+ với thanh lọc:
Sau giai đoạn gia nhiệt, chất hút ẩm được làm mát bằng cách giãn nở khí nén khô từ đầu ra của bình hấp phụ qua
tháp kích hoạt lại nóng.
BD+ không thanh lọc:
Sau giai đoạn làm nóng, quạt gió sẽ lấy không khí xung quanh và đưa nó qua tháp được kích hoạt lại từ dưới lên trên.
4. Chuyển mạch
Sau khi tái sinh, sấy chuyển từ tháp bão hòa sang tháp tái sinh (3).
BD100+-300+
Hiệu suất vượt trội & tiết kiệm chi phí
1 chất hút ẩm chất lượng
• Chất làm khô silica gel có khả năng hấp phụ cao cần ít năng lượng tái hoạt hóa hơn so với các chất làm khô khác.
• Lớp hút ẩm hai lớp với lớp dưới cùng chống nước bảo vệ lớp trên cùng hiệu suất cao.
• Áp suất điểm sương là -40°C/-40°F theo tiêu chuẩn (-70°C/-100°F tùy chọn).
• Thêm tới 30% chất hút ẩm để mang lại hiệu suất ổn định ngay cả trong các điều kiện khắc nghiệt như nhiệt độ cao và quá tải tạm thời.
2 van thép không gỉ
Van bướm bằng thép không gỉ hiệu suất cao với bộ truyền động đảm bảo tuổi thọ lâu dài.
3 Lò sưởi mật độ công suất thấp
• Thiết kế thép không gỉ kéo dài tuổi thọ.
• Máy sưởi được lắp đặt trong một đường ống cách nhiệt để thiết lập tiết kiệm năng lượng.
• Các bình cách nhiệt có sẵn như là một tùy chọn để tiếp tục giảm tổn thất nhiệt và tăng hiệu suất tổng thể (tiêu chuẩn cho kiểu máy -70 °C/-100 °F).
4 Đường ống mạ kẽm nối mặt bích
• Đường ống có mặt bích giúp đơn giản hóa việc bảo trì và giảm thiểu nguy cơ rò rỉ.
• Kích thước ống được tối ưu hóa để đảm bảo giảm áp suất thấp nhằm tiết kiệm năng lượng tối đa.
5 bộ lọc
• Bộ lọc sơ bộ giúp ngăn ngừa ô nhiễm dầu để tăng tuổi thọ của chất hút ẩm.
• Bộ lọc sau bảo vệ lưới dẫn khí khỏi bụi hút ẩm và ô nhiễm mạng lưới.
• Có thể gắn trực tiếp trên đầu vào và đầu ra của máy sấy để giảm áp suất thấp.
• Dễ dàng lắp ráp và bảo trì.Không cần kết nối thêm đường ống và bộ lọc.
6 Hệ thống điều khiển và giám sát tiên tiến
• Được trang bị bên trong tủ IP54 để dễ dàng đi cáp và đảm bảo an toàn.
• Giám sát tất cả các thông số để đảm bảo độ tin cậy tối đa.
7 Chuyển mạch phụ thuộc điểm sương
• Giám sát điểm sương áp suất thực (máy đo độ ẩm).
• Áp suất điểm sương (và báo động).
• Máy sấy sẽ chỉ chuyển sang tháp tiếp theo khi chất hút ẩm đã bão hòa, được đo bằng cảm biến điểm sương.Trong thời gian kéo dài chu kỳ này, máy sấy không tiêu thụ không khí thanh lọc, giúp giảm đáng kể mức sử dụng năng lượng.
8 Thiết kế chắc chắn và nhỏ gọn
• Khung tiêu chuẩn, bao gồm rãnh nâng và mắt nâng giúp dễ dàng xếp dỡ.
• Bình rộng đảm bảo tốc độ không khí thấp và thời gian tiếp xúc lâu hơn.
• Các mặt bích kết nối các bình được tích hợp vào vỏ trên và dưới, làm giảm tổng chiều cao đơn vị.
Thông số kỹ thuật
Thông số kỹ thuật
| Kiểu | Chế độ làm mát | Tiêu thụ điện năng trung bình |
công suất đầu vào 100 psi |
Giảm áp suất không bao gồm bộ lọc | Kích thước bộ lọc | Kích thước (L x W x H) | Cân nặng | |||||||
| bộ lọc trước | ||||||||||||||
| kW | hp | l/s | m 3 /giờ | cfm | thanh(e) | psig |
0,01 μm 0,01 phần triệu |
1 mm | mm | inch | Kilôgam | IBS | ||
| BD100+ | thanh lọc | 3 | 4.0 | 100 | 360 | 212 | 0,20 | 2.9 | UD140+ | DDp130+ | 1131 x 896 x 1855 | 45 x 35 x 73 | 394 | 869 |
| BD150+ | thanh lọc | 3 | 4.0 | 150 | 540 | 318 | 0,20 | 2.9 | UD180+ | DDp170+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 511 | 1127 |
| BD 185+ | thanh lọc | 5 | 6,7 | 185 | 666 | 392 | 0,20 | 2.9 | UD220+ | DDp210+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 547 | 1206 |
| BD250+ | thanh lọc | 5,5 | 7.4 | 250 | 900 | 530 | 0,20 | 2.9 | UD310+ | DDp310+ | 1444 x 1098 x 1969 | 57 x 43 x 78 | 689 | 1519 |
| BD300+ | thanh lọc | 5,5 | 7.4 | 300 | 1080 | 636 | 0,20 | 2.9 | UD310+ | DDp310+ | 1434 x 1123 x 2006 | 56 x 44 x 79 | 777 | 1713 |
| BD100+ZP | Thanh lọc không | 3 | 4.0 | 100 | 360 | 212 | 0,20 | 2.9 | UD140+ | DDp130+ | 1131 x 840 x 1690 | 45 x 33 x 67 | 346 | 763 |
| BD150+ZP | Thanh lọc không | 3.4 | 4.6 | 150 | 540 | 318 | 0,20 | 2.9 | UD180+ | DDp170+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 457 | 1008 |
| BD185+ZP | Thanh lọc không | 5 | 6,7 | 185 | 666 | 392 | 0,20 | 2.9 | UD220+ | DDp210+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 496 | 1093 |
| BD250+ZP | Thanh lọc không | 6.4 | 8.6 | 250 | 900 | 530 | 0,20 | 2.9 | UD310+ | DDp310+ | 1444 x 1002 x 1791 | 57 x 39 x 71 | 632 | 1393 |
| BD300+ZP | Thanh lọc không | 6.4 | 8.6 | 300 | 1080 | 636 | 0,20 | 2.9 | UD310+ | DDp310+ | 1434 x 1088 x 1828 | 56 x 43 x 72 | 736 | 1623 |
Điều kiện tham chiếu BD + : Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ khí vào máy nén: 35°C/100°F.
Độ ẩm tương đối đầu vào: 100%.
Điều kiện tham khảo BD + ZP (Zero Purge):
Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ không khí xung quanh: 25°C/77°F.
Độ ẩm tương đối của không khí xung quanh: 60%
| Kiểu |
