Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu:: | Hợp kim nhôm | Người mẫu:: | CD25-260 |
|---|---|---|---|
| Thương hiệu:: | tập bản đồ | Chế độ làm mát:: | thanh lọc hoặc không thanh lọc |
| Giảm áp suất:: | 0,2 Bar(e) 2,9 Psig | van:: | Van thép không gỉ |
| Làm nổi bật: | Máy sấy kiểu hút ẩm có gia nhiệt,Máy sấy kiểu hút ẩm Multiscene,Máy sấy hút ẩm có van gia nhiệt |
||

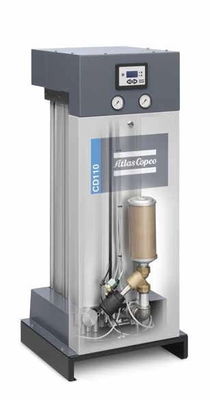

MÁY SẤY KHÍ ATLAS COPCO CD25-260 XỬ LÝ KHÔNG KHÍ
Máy sấy khô hút ẩm hoạt động như thế nào?
Máy sấy hút ẩm bao gồm hai tháp chứa đầy chất hút ẩm.Khí nén ướt đi trực tiếp qua chất hấp thụ độ ẩm.Chất hút ẩm có khả năng hấp phụ hữu hạn trước khi nó phải được làm khô.Do đó thiết kế tháp đôi.Trong khi một tháp đang làm khô không khí thì tháp kia đang được tái sinh.
Atlas Copco cung cấp hai loại máy sấy khô hút ẩm, máy sấy thổi dòng BD+ (không) và dòng CD(+) máy sấy khô hút ẩm không tỏa nhiệt.Sự khác biệt nằm ở quá trình tái sinh của chúng.
1. Sấy khô
Dòng khí nén ướt đi lên qua chất làm khô hấp phụ từ dưới lên trên (1).
2. Tái sinh
Máy sấy khô hút ẩm không nhiệt – CD+:
Không khí khô từ lối ra của tháp sấy được giãn nở đến áp suất khí quyển và được đưa qua chất hút ẩm bão hòa, đẩy hơi ẩm đã hấp phụ ra ngoài (2 và 4).
Sau khi giải hấp, van xả được đóng lại và bình được điều áp trở lại.
Máy sấy hút ẩm thổi (không) thanh lọc – BD+:
Quạt gió (5) lấy không khí xung quanh và thổi qua lò sưởi bên ngoài (6).Không khí nóng sau đó được đưa qua chất hút ẩm bão hòa (2), đẩy hơi ẩm bị hấp phụ ra ngoài.
3. Làm mát (BD+)
BD+ với thanh lọc:
Sau giai đoạn gia nhiệt, chất hút ẩm được làm mát bằng cách giãn nở khí nén khô từ đầu ra của bình hấp phụ qua
tháp kích hoạt lại nóng.
BD+ không thanh lọc:
Sau giai đoạn làm nóng, quạt gió sẽ lấy không khí xung quanh và đưa nó qua tháp được kích hoạt lại từ dưới lên trên.
4. Chuyển mạch
Sau khi tái sinh, sấy chuyển từ tháp bão hòa sang tháp tái sinh (3).
CD 25-260 Đầu tư cạnh tranh & độ tin cậy tuyệt vời
1, Hoạt động đáng tin cậy
Được thiết kế để hoạt động đáng tin cậy khi vận hành liên tục với 100% luồng không khí, trong khi hầu hết các máy sấy trên thị trường chỉ được chế tạo để hoạt động ở mức 70% đến 80%.Điều này bao gồm điểm sương có áp suất không đổi là -20°C/-5°F hoặc -40°C/-40°F theo tiêu chuẩn.Điểm sương áp suất cũng có thể được điều chỉnh để thay đổi theo mùa hoặc ứng dụng.
2, Thiết kế đa tạp / van độc đáo
• Đường kính ống lớn giảm thiểu sụt áp để tiết kiệm năng lượng tiên tiến.
• Van 3/2 vận hành bằng điện tử giúp giảm nguy cơ hỏng hóc và cung cấp khả năng kiểm soát đáng tin cậy trong các biến động của luồng không khí.Với thiết kế mới này, việc chuyển mạch tàu hoạt động liên tục ngay cả trong điều kiện khắc nghiệt.
• Các lỗ mở bảo dưỡng đảm bảo dễ dàng bảo dưỡng các bộ phận chuyển động của hệ thống van.
• Thiết kế lưới lọc thông minh giảm thiểu sụt áp, thời gian phục hồi và tiêu thụ năng lượng.Công nghệ “xoáy” của nó đảm bảo phân phối luồng không khí tối ưu và giảm hao mòn chất hút ẩm.
3,Hệ thống giám sát và điều khiển tiên tiến
• Hiển thị 4 dòng với 23 ngôn ngữ.
• Dịch vụ báo động và chuyển tiếp báo động chung.
• Giám sát tất cả các thông số để đảm bảo độ tin cậy tối đa.
• Cho phép đồng bộ hóa với máy nén, bật/tắt khi máy nén hoạt động.
• Chỉ báo dịch vụ (4.000, 8.000 và 40.000 giờ) và cảnh báo.
• Cảm biến điểm sương áp suất tùy chọn cho Dew Point Dependent Switching.
4, Dịch vụ và bảo trì thân thiện
• Túi hút ẩm cho phép thay thế nhanh chóng mà không làm đổ vật liệu hấp phụ.
• Một lò xo bao phủ các túi để tránh hư hỏng do chất hút ẩm di chuyển do dao động áp suất.5 Bộ lọc kèm theo
• Bộ lọc sơ bộ PD bền giúp ngăn ngừa ô nhiễm dầu để tăng tuổi thọ của chất hút ẩm và được bao gồm để lắp đặt trong đường ống dẫn khí.
• Bộ lọc sau DDp bảo vệ lưới khí khỏi bụi hút ẩm và ô nhiễm mạng và được bao gồm để lắp đặt trong đường ống dẫn khí.
• Được lắp đặt trong đường ống dẫn khí.
• Dễ dàng lắp ráp và bảo trì.
6, Bộ thanh lọc vòi phun
Mang đến sự linh hoạt trong việc tối ưu hóa áp suất tái sinh để tiêu thụ khí thanh lọc ở mức thấp nhất.Tiêu chuẩn là 7 thanh;Đầu phun 4 và 10 thanh là các bộ phận riêng biệt.
7, Tùy chọn nâng cao
• Cần có cảm biến điểm sương áp suất cho Chuyển mạch phụ thuộc điểm sương.
• Bộ treo tường.
Thông số kỹ thuật
| Kiểu |
iso 8573-1 |
Áp lực điểm sương |
công suất đầu vào 100 psi |
Giảm áp suất không bao gồm bộ lọc | Kích thước bộ lọc | Kích thước (L x W x H) | Cân nặng | |||||||
| bộ lọc trước | ||||||||||||||
| °C | °F | l/s | m 3 /giờ | cfm | thanh(e) | psig |
0,01 μm 0,01 phần triệu |
1 mm | mm | inch | Kilôgam | IBS | ||
| CD 25 | [-:2:-] | -40 | -40 | 25 | 90 | 53 | 0,03 | 0,44 | PĐ25 | dp25 | 401 x 620 x 1070 | 15,8 x 24,4 x 42,1 | 87 | 192 |
| CD 35 | [-:2:-] | -40 | -40 | 35 | 126 | 74 | 0,06 | 0,86 | PĐ45 | dp45 | 401 x 620 x 1115 | 15,8 x 24,4 x 43,9 | 88 | 194 |
| CD 45 | [-:2:-] | -40 | -40 | 45 | 162 | 95 | 0,11 | 1,55 | PĐ45 | dp45 | 401 x 620 x 1285 | 15,8 x 24,4 x 50,6 | 89 | 218 |
| CD 55 | [-:2:-] | -40 | -40 | 55 | 198 | 117 | 0,17 | 2,48 | PD65 | dp65 | 401 x 620 x 1465 | 15,8 x 24,4 x 57,7 | 114 | 251 |
| CD 65 | [-:2:-] | -40 | -40 | 65 | 234 | 138 | 0,25 | 3,64 | PD65 | dp62 | 401 x 620 x 1615 | 15,8 x 24,4 x 63,6 | 124 | 273 |
| CD90 | [-:2:-] | -40 | -40 | 90 | 324 | 191 | 0,11 | 1,55 | PD90 | DDp90 | 571 x 620 x 1285 | 22,5 x 24,4 x 50,6 | 165 | 364 |
| CD110 | [-:2:-] | -40 | -40 | 110 | 396 | 233 | 0,17 | 2,48 | PD160 | DDp160 | 571 x 620 x 1465 | 22,5 x 24,4 x 57,7 | 197 | 434 |
| CD130 | [-:2:-] | -40 | -40 | 130 | 468 | 275 | 0,25 | 3,64 | PD160 | DDp160 | 571 x 620 x 1615 | 22,5 x 24,4 x 63,6 | 211 | 465 |
| CD 165 | [-:2:-] | -40 | -40 | 165 | 594 | 350 | 0,45 | 6,48 | PĐ215 | DDp215 | 571 x 620 x 1695 | 22,5 x 24,4 x 66,7 | 245 | 540 |
| CD 195 | [-:2:-] | -40 | -40 | 195 | 702 | 413 | 0,25 | 3,64 | PĐ215 | DDp215 | 738 x 620 x 1615 | 29,1 x 24,4 x 63,6 | 298 | 657 |
| CD260 | [-:2:-] | -40 | -40 | 260 | 936 | 551 | 0,49 | 7.16 | PD265 | dp265 | 738 x 620 x 1915 | 29,1 x 24,4 x 75,4 | 328 | 723 |
Điều kiện tham chiếu BD + : Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ khí vào máy nén: 35°C/100°F.
Độ ẩm tương đối đầu vào: 100%.
Điều kiện tham khảo BD + ZP (Zero Purge):
Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ không khí xung quanh: 25°C/77°F.
Độ ẩm tương đối của không khí xung quanh: 60%
